鍋爐正常運行時，由冷灰斗落下的熱爐渣(850℃左右),經爐底排渣裝置落到鋼帶式輸渣機的輸送鋼帶上，隨輸送鋼帶低速移動。在鍋爐負壓作用下，通過鋼帶式輸渣機殼體四周通風孔進入一定量的冷空氣，使熱爐渣在輸 送鋼帶上逐漸被冷空氣冷卻，并逐漸再次燃燒，完成冷空氣與高溫爐渣間的熱交換，冷空氣將吸收爐渣余熱與可燃 物再次燃燒釋放的熱量，升溫到400-500℃返送入爐膛，爐渣經輸渣機完成輸送、冷卻后降至200℃以下進入下一級 輸送設備。
干除渣系統由爐底排渣裝置、鋼帶式輸渣機、破碎輸送設備、儲渣倉、渣倉卸料機構、液壓系統、電氣與控制系 統組成。
1、 爐底排渣裝置
爐底排渣裝置安裝在鍋爐儲渣斗與鋼帶式輸渣機之間。其入口設計有液壓破碎機，可對100mm以上的大渣攔截、 預破碎，它由隔柵、擠壓頭、箱體、驅動液壓缸和攝像監視系統等部分組成，100mm以上的渣塊，首先落到隔柵上得 到預冷卻，并可以通過攝像監視系統控制水平移動的齒形擠壓頭將其破碎；在鍋爐儲渣斗出口設計有對開式關斷門，
當后續系統需要維護時關閉，使?fàn)t渣暫時儲存在渣斗內。關斷門與液壓破碎機間設計有機械密封，滿足鍋爐x、y、z 方向熱膨脹的要求，并保證在排渣工況安全、可靠。
2、 鋼帶式輸渣機

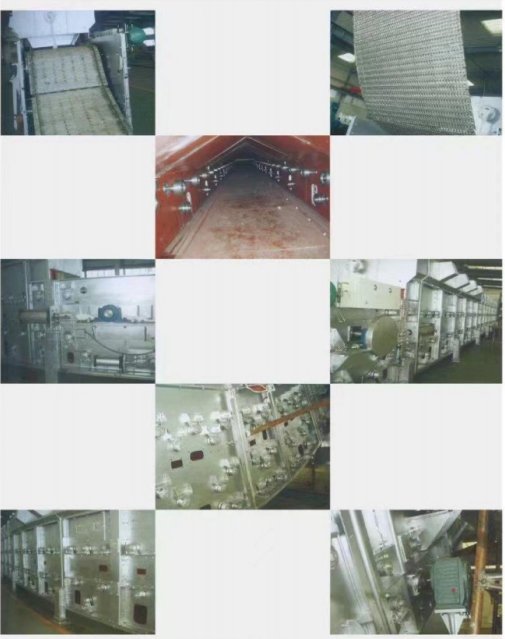

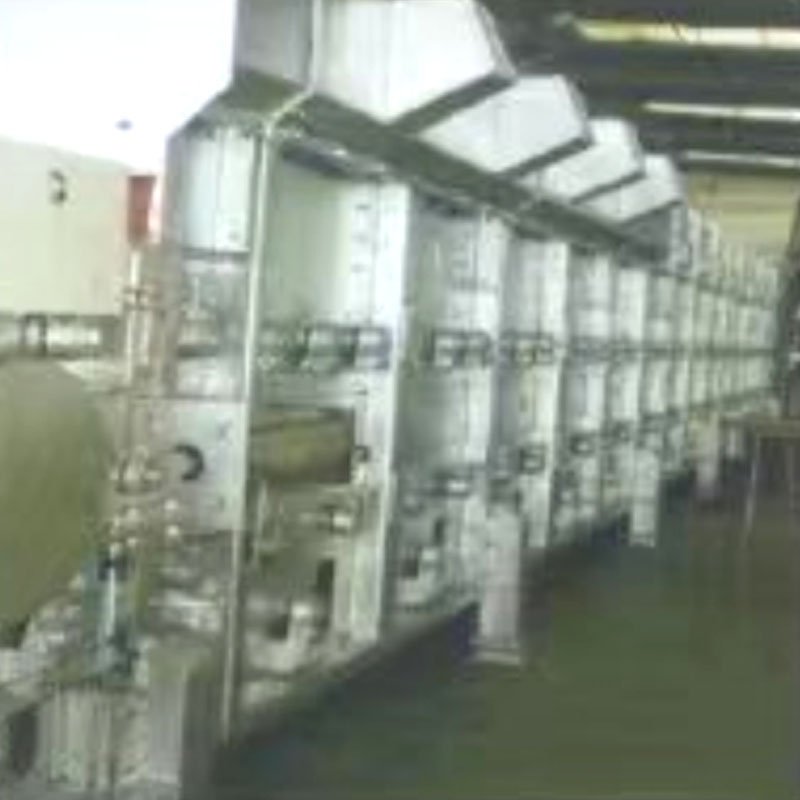

鋼帶式輸渣機是干排渣系統的關鍵設備，安裝在爐底排渣裝置出口。該設備主要由輸送鋼帶組件、拖鏈刮板(清 掃鏈)組件、箱體結構等組成。鋼帶輸送部分由耐高溫輸送網帶、托輥、托輪、側向限位輪、驅動機構、張緊機構等 部分組成；刮板清掃部分由鏈條、刮板、托輪、驅動機構、張緊機構等部分組成；箱體外側布置有可調節的進風口、 箱體頂部有二個主進風孔，可根據出渣量進行調節；鋼帶式輸渣機頭尾各有一個檢修門，用于對鋼帶及清掃鏈進行短 時間維護。輸送帶及拖鏈刮板張緊采用液壓張緊方式，壓力源和液壓破碎機共用一套，并設有蓄能罐。鋼帶式輸渣機 功能是連續接受和送出高溫爐底渣，并在輸送過程中使?fàn)t底渣進一步燃燒和冷卻，鋼帶輸送速度根據爐底渣量的大小 進行調節。鋼帶機主要技術參數：
連續最大輸送能力：8t/h
瞬時最大輸送能力：16t/h
鋼帶行走速度：0.4-4m/min
清灰拖鏈刮板行走速度：17m/min
1、 鋼帶式輸渣機在爐底渣輸送過程中，利用鍋爐負壓吸入外界風對爐渣進行冷卻，達到無水排放，簡化了除渣 系統，克服了原水力除渣系統環節多、設備多，占地多的缺點。
2、干排潼輸送系統無大功率的轉動設備，所以能耗較低。
3、爐渣在冷卻過程中再次燃燒，進入鍋爐的風量在鍋爐總風量的1%之內，這些風量因吸收爐渣熱量溫度升高 近400℃,提高了鍋爐效率。
4、干渣可得到綜合利用，如鋪路、造磚等，為發電廠增加了經濟效益。
5、 干除渣系統運行操作簡單，維護方便。
